Omschrijving

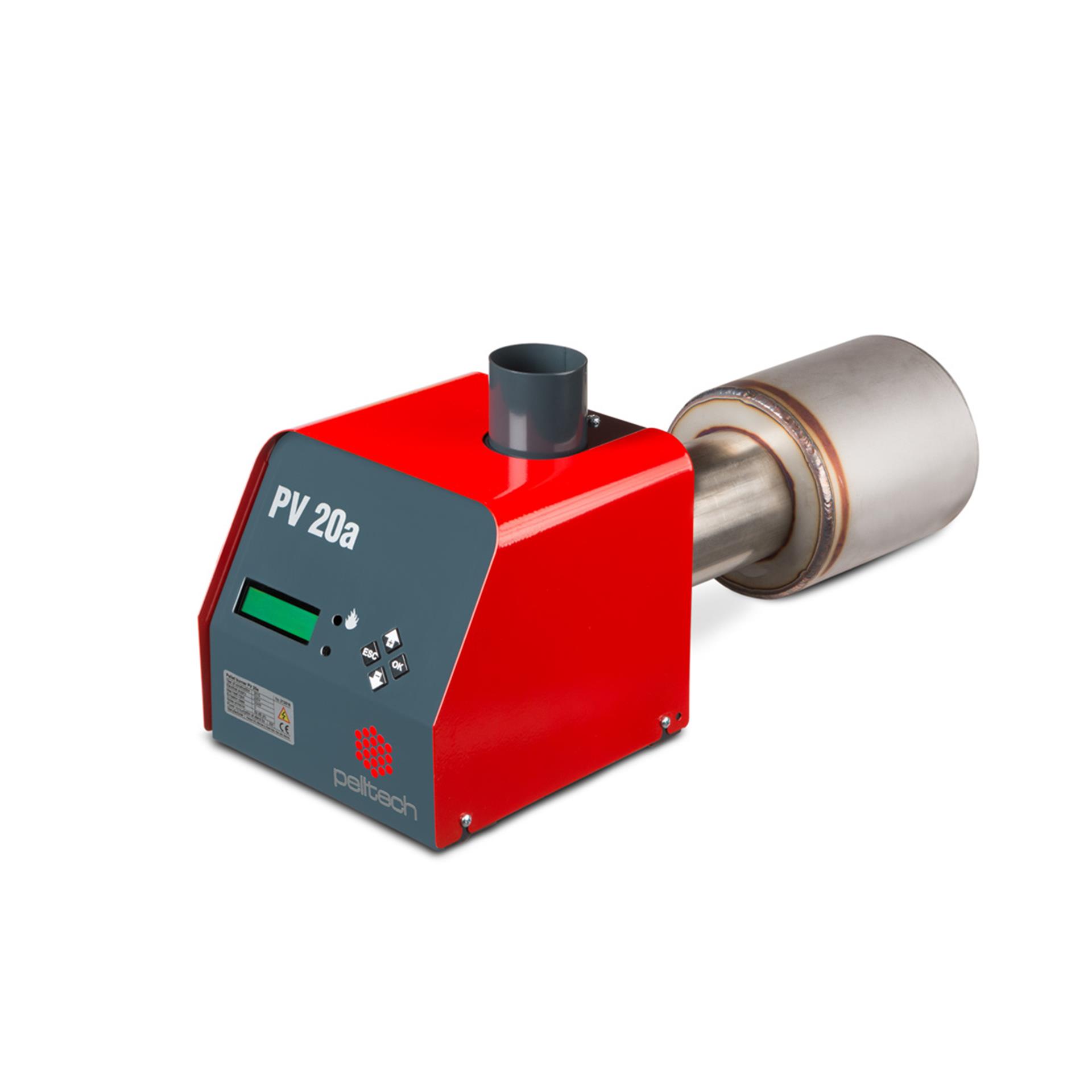

De branders van het Pelltech-assortiment voor huishoudelijk gebruik zijn ontworpen om kleine en middelgrote residentiële en openbare gebouwen te verwarmen. Het vervangen van een oude olie- of gasbrander door een duurzamere Pelltech-pelletbrander gaat moeiteloos en snel, dankzij de compatibiliteit met de meeste bestaande verwarmingssystemen.
PV20 en PV30 zijn gebruiksvriendelijk dankzij hun unieke elektrische ontsteking, automatische keuze van het vermogensniveau en informatieve display. Met hun uitstekende brandkwaliteit, hoge efficiëntie en meerdere veiligheidskenmerken voldoen Pelltech-branders aan alle Europese normen. De PV 20b en PV 30b hebben een pneumatisch reinigingssysteem, waardoor de werkperiode tussen de reinigingen aanzienlijk wordt verlengd - in plaats van eenmaal per week hoeft de brander slechts eenmaal per twee maanden te worden gereinigd.

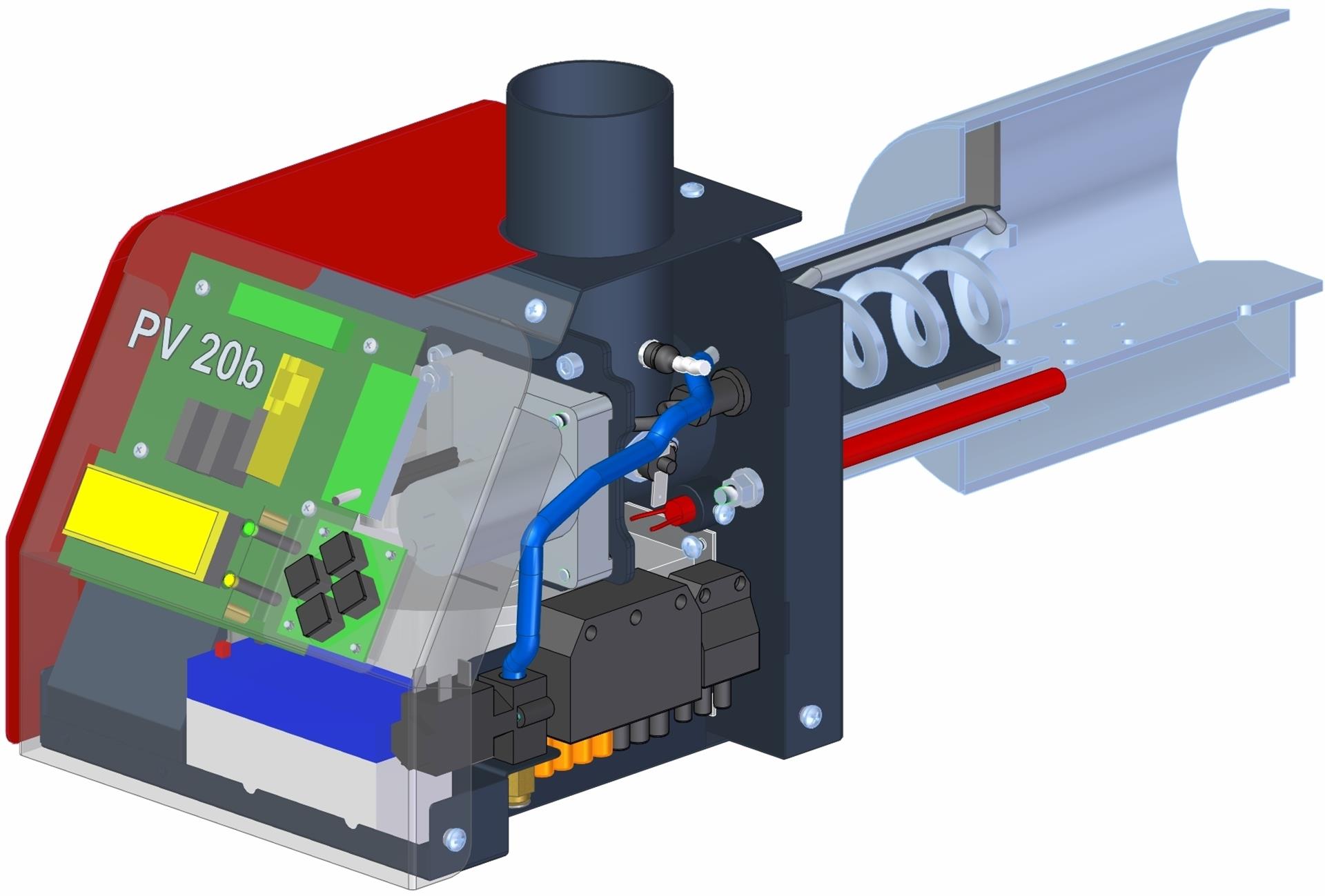

Onderdelen van de pelletbrander PV 20 b
1. Verbrandingskamer - de plaats waar pellets worden verbrand. De verbrandingskamerbuis is gemaakt van hittebestendig 253MA staal.
2. Interne vijzelspiraal - transporteert de pellets naar de verbrandingskamer. De hoeveelheid in één keer te doseren pellets is afhankelijk van het vermogen van de brander. De spiraal zakt merkbaar door aan het uiteinde van de motor om de levensduur van de motor te verlengen. Draai de spiraalvormige bevestigingsbout niet te vast aan.
3. Veiligheidsthermostaat - schakelt de netvoeding van de brander en de externe batterij uit als de temperatuur van de interne batterij de toegestane limiet overschrijdt. Dit is een veiligheidsmaatregel tegen flashback.
4. Voedingstransformator - 230/12V transformator voor voeding van de processor en interne wormmotor.
5. Knoppen gebruikersinterface - hiermee kunt u door het brandermenu bladeren en de branderparameters instellen.
6. Gebruikersinterfacescherm - 2-regelig scherm om door menu's te navigeren en parameters in te stellen.
7. Batterij - hiermee kunt u de interne spoel leegmaken en de brandstof in de verbrandingskamer tot het einde verbranden wanneer de netspanning wegvalt. Dit is een veiligheidsmaatregel tegen rugbrand en duurt ongeveer 30 minuten.
8. Vijzelmotor - beweegt de vijzelspiraal om pellets naar de verbrandingskamer te voeren. De spiraalvormige bevestiging aan de motor is gemaakt met een merkbare wiebeling. Dit helpt de levensduur van de motor te verlengen.
9. Pneumoklep - regelt de persluchtstroom in de zelfreinigende cyclus.
10. Ventilator - blaast verbrandingslucht in de verbrandingskamer volgens het huidige vermogen van de brander.
11. Connectoren - voor het aansluiten van de netvoeding, de ketelthermostaat en de buitenunit.
12. Brandstofniveausensor- een optische sensor bestaande uit een zender en een ontvanger, waarvan het signaal een externe actie in gang zet.
13. Bevestigingsmoer - M6-moer die het branderlichaam aan de verbrandingskamer bevestigt.
14. Vlamsensor - een optische sensor voor het detecteren van de vlam in de verbrandingskamer.
15. Ontstekingsstok - een elektrische verwarmer die de lucht verwarmt en de pellets ontsteekt.
16. Verbrandingsrooster - hittebestendig 4 mm 253MA metalen verbrandingskamer bodemrooster met luchtgaten, waarop pellets branden.
PV 20 b wordt geleverd in de volgende set:
1.
Verbrandingsrooster 2. Pelletbrander
3. Slangklemmen (2 stuks)
4. Bevestigingsflens
5. Keramische dichting
6. 7-polige ketelplug
7. Slang
8. Externe tandwielaansluitketting
Pelletbrander PV 20 b technische gegevens
L totale lengte: 540 mm
L1 branderlichaam lengte: 230 mm
L2 verbrandingskamer lengte: 170 mm
Ø D verbrandingskamer diameter: 146 mm
Ø D1 verbrandingskamer nek diameter: 88,9 mm
Ø D2 inwendige diameter schroef: 60 mm
H totale hoogte: 240 mm
H1 opbouwhoogte: 200 mm
B totale breedte: 220 mm
W1 opbouwbreedte: 205 mm
Gewicht: 11,2 kg
Nominaal vermogen: 20 kW
Minimaal vermogen: 10 kW
Emissieklasse EN 15270: 5
Geluidsniveau: 52 dB
Bedrijfstemperatuur: 0-60 °C
Voedingsspanning: 220- 240 VAC
El vermogen bij ontsteking: 570 W
El vermogen gemiddeld: 25-40 W
El vermogen bij inactiviteit: 4 W
Het werkingsprincipe van de pelletbrander PV 20 b
Op de ketel zijn pelletbranders PV20b geïnstalleerd voor het verbranden van houtpellets en pellets. De externe vijzel transporteert de pellets van het pelletreservoir naar de brander. Het branderbedieningspaneel bevat een microprocessor die de belangrijkste veiligheidscomponenten test, het verbrandingsproces regelt en bewaakt, start en stopt volgens de keteltemperatuur.
Een elektrische luchtverwarmer of ontstekingsstok ontsteekt de pellets. De brandstof wordt snel en zonder rook ontstoken.
De brander begint brandstof te verbranden als de ketel is afgekoeld en de ketelthermostaat inschakelt. Er wordt verwarmd totdat de ketel de vooraf bepaalde (uitschakel)temperatuur heeft bereikt. Daarna beëindigt de brander het opwarmproces en gaat in stand-by.
De branderautomaat zorgt voor een veilige uitschakeling van de brander bij stroomuitval. Na stroomuitval rondt de brander het brandproces veilig af en schakelt uit. De brander schakelt uit bij gevaar. Pelletbrander PV 20b mag alleen pellets
gebruiken met een diameter van 6 of 8 mm (bij voorkeur Premium) .

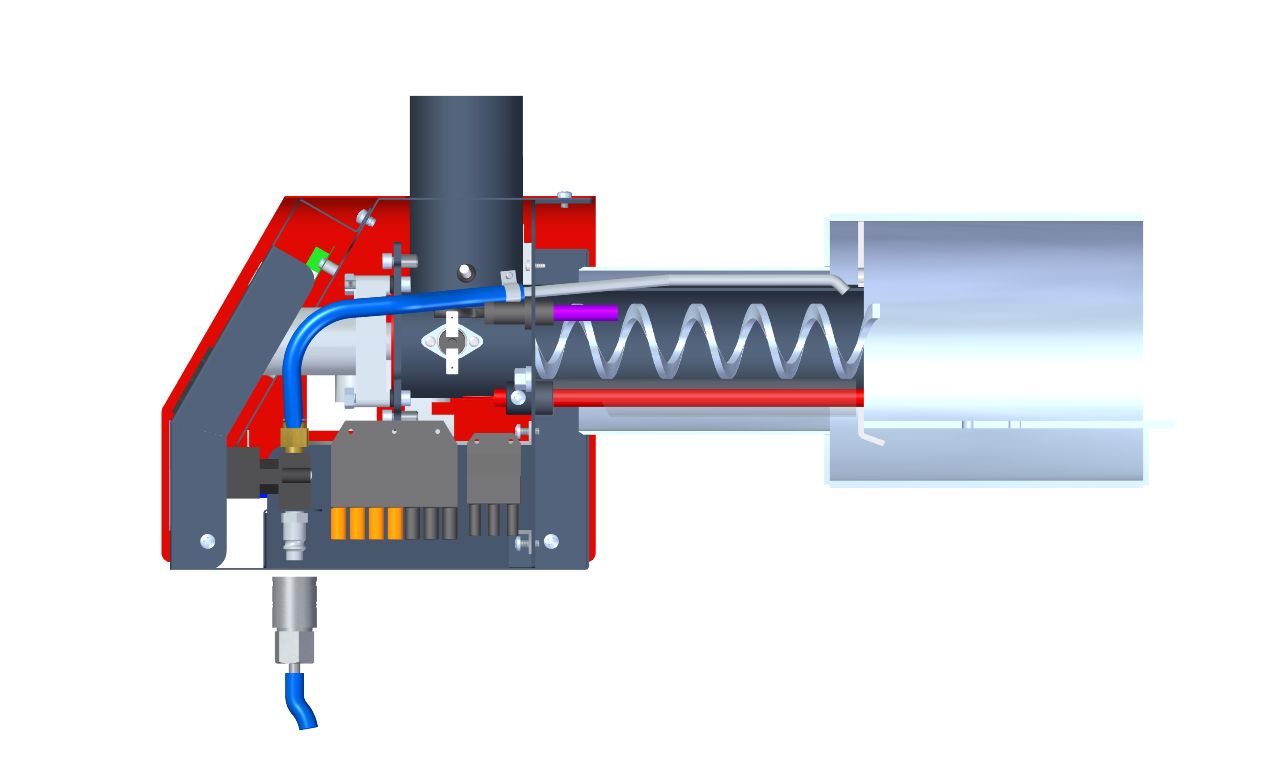

Zelfreinigend
Het pneumatisch zelfreinigend systeem bestaat uit een compressor , een drukslang, een pneumatisch ventiel en een metalen leiding die in de binnenleiding van de brander is gemonteerd.
Pelletbrander PV 20b voert een zelfreiniging uit:
- altijd na het testen,
- na PAR48 met de ingestelde tijd (in minuten) voor onderbroken werking,
- na PAR48 met de ingestelde dubbele tijd (in minuten) voor continu gebruik.
Zelfreiniging wordt uitgevoerd door perslucht in de verbrandingskamer van de pelletbrander te blazen, die wordt gebruikt om opgehoopte as en niet-verbrandende resten te verwijderen. De as wordt vanaf de pelletbrander in de asbak van de ketel geblazen. De lengte van de blaastijd is in te stellen in PAR49 (in seconden). De duur van het onderhoud van de pelletbrander is afhankelijk van de kwaliteit van de pellets en de intensiteit van de verwarming.
Dankzij het zelfreinigingssysteem is de reinigingstijd van de pelletbrander verlengd tot een maand.
Online monitoring en controle
Daarnaast is het mogelijk om een internetmodule te bestellen die een eenvoudige bewaking en gedeeltelijke aansturing van de pelletbrander via internet mogelijk maakt.
